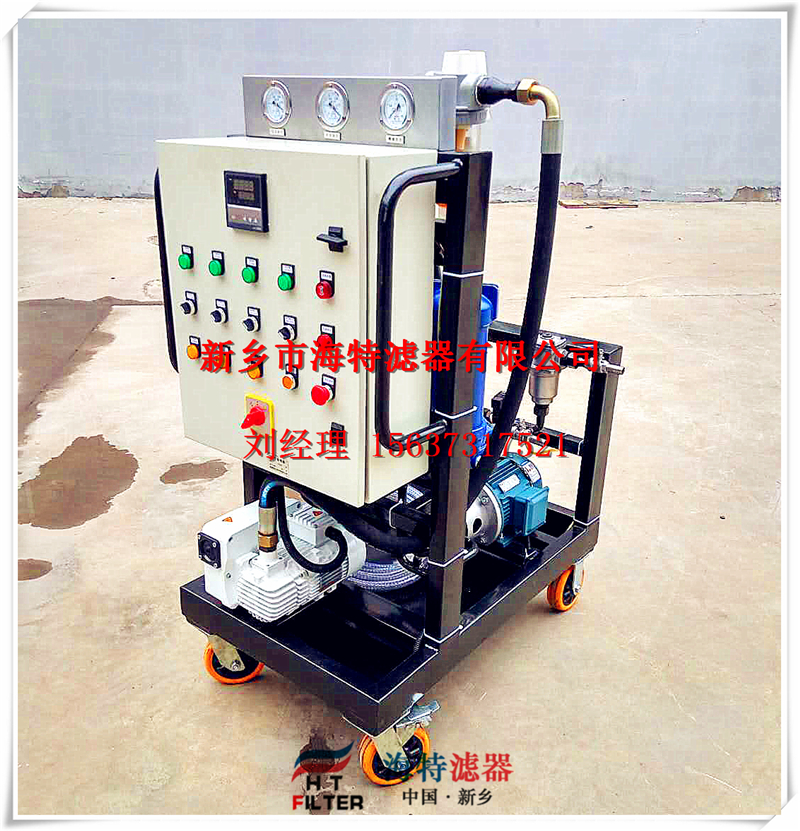

小型真空濾油車ZLYC-10A 真空脫水脫氣

2020-03-09

恭喜來自山東煙臺的客戶近日成功訂購我司一臺ZLYC-10A真空濾油車！

ZLYC-10真空濾油車工作原理：

ZLYC系列移動式凈化設備是通過清除水、顆粒污物和氣體而凈化處理液壓油及潤滑油。
ZLYC系列凈化設備可清除下列物質：
   1. 水 - 100%的游離水和高達95%的溶解水。
   2. 氣體 - 100%的游離的和混入的氣體，以及可達90%的溶解氣體。
   3. 污物 - 淤泥和其他固體或顆粒污物。
污染油通過進口截止閥（MV01）和進口吸濾器（FL01）被真空泵抽入本系統內。進口真空將顯示在進油真空表(VG01)上。油經過噴嘴進入到真空容器（VE01）的頂部，在重力的作用下降到容器底部，而空氣和水被氣流從容器頂部除去。
空氣從容器的頂部被真空泵抽出，在空氣流動的過程中，因相對濕度較低的氣流作用，使污油的表面積不斷地變化，污油中的水的蒸汽壓要大于空氣中的水的蒸汽壓，因此蒸汽從油中進入到空氣中。
由于真空泵（P02）的作用使容器內保持住某個真空度，使空氣的相對濕度較低。當環境空氣通過空氣過濾器（FL03）和真空調節閥（MV06）吸入到容器（VE01）中后，其體積大約比原體積增大2倍（如工廠真空設定值為 -0.7 bar g），其相對濕度也必然減小。容器的真空度可確保大部分溶解的空氣和其他氣體從油膜中逸出，并被泵入大氣中。油溫及真空度由相應指示儀表顯示。容器（VE01）底部的油通過出口泵（P01）經精過濾器（FL02）凈化。凈化油經過出口閥（MV02）排出，系統壓力、精濾壓力可由壓力表（PG01）監視。

ZLYC-10真空濾油車設計參數（部分）：

1. 標識
設備名稱：真空式濾油車
型號： ZLYC-10
2. 設計操作條件
流體：與密封材料相適應
進口壓力：較高 -0.04 MPa
出口壓力：較高 0.6MPa
運行溫度：較高80 ℃
較大流體粘度： 220 cSt
較小流體粘度： 10 cSt
循環流量： 10 L/min
3. 流體系統
進口
l 吸油過濾器（FL01）
l 加熱器（HE01）
出口
l 出口泵（P01）
出口壓力：較高 0.8MPa
出口泵安全閥設定值： 0.6MPa
l 精過濾器（FL02）
精過濾器精度：5μm
精過濾器壓差設定值： 0.25MPa
4. 真空系統
l 真空泵（P02）
運行真空度：從-0.07至-0.097 MPa可調，按用途而定
泵潤滑液： Supervac 非乳化液或礦物油，達到ISO46粘度級
l 真空分離塔（VE01）
l 水霧分離器（FT01）
l 進氣過濾器（FL03）
5. 結構材料
結構架，容器及控制箱：碳鋼
帶螺紋的接頭及緊固件：防腐處理過的碳鋼
軟管：橡膠密封選購件：丁腈橡膠
6. 外形尺寸
長： 100mm ，較大值
寬： 700mm ，較大值
高：帶腳輪 1450mm ，較大值
無液體時裝置重量： 180 kg
連接管口尺寸：進油口：DN20 PN16 鋼絲纏繞橡膠管
                                    出油口：DN20 PN16 鋼絲纏繞橡膠管
                                    排氣口：NPT1/2 "
                                    排水口：NPT3/8"
